Les échecs de transfert de fluide sur un chantier ou sur le terrain sont presque toujours dus à une seule décision : le tuyau. Un tuyau plat robuste est conçu spécifiquement pour le transfert de grands volumes d'eau dans des environnements exigeants, et le choix d'une construction, d'une pression nominale ou d'un renforcement inappropriés peut entraîner l'éclatement de conduites, des temps d'arrêt et des pertes de matériaux sur les sites d'irrigation, miniers et industriels. Ce guide explique ce qu'est le tuyau, comment il est construit et comment sélectionner celui qui convient à votre application.
Qu'est-ce qu'un tuyau plat robuste et comment fonctionne-t-il dans les systèmes de transfert de fluides ?
La définition d'un tuyau plat robuste se concentre sur sa construction pliable : le tuyau repose à plat lorsqu'il est vide et s'arrondit en une forme cylindrique une fois que l'eau sous pression le traverse. Une structure typique de tuyau de décharge à plat en PVC combine une âme de renfort en textile tissé avec un revêtement polymère intérieur et extérieur, donnant au tuyau suffisamment de résistance pour gérer un débit soutenu tout en restant suffisamment léger pour rouler et transporter.
Cette conception de système de tuyau d'évacuation d'eau flexible permet à de grands volumes d'eau de se déplacer sur de longues distances sans le poids et la rigidité d'un tuyau rigide. Une construction de tuyau d'irrigation plat fonctionne de la même manière à une échelle plus petite, tandis que les variantes de systèmes de tubes plats industriels plus lourds sont construites avec un renfort plus épais pour des exigences de pression et d'abrasion plus élevées.
- Couche extérieure : revêtement polymère résistant à l'abrasion et aux intempéries
- Noyau de renfort : tissu textile tissé pour une résistance à l'éclatement
- Couche intérieure : doublure en polymère lisse pour un débit constant
En bref, l'utilisation d'un tuyau plat robuste se résume à toute situation nécessitant de déplacer rapidement de grands volumes d'eau sur une distance, puis de stocker le tuyau de manière compacte une fois le travail terminé.
Quels sont les principaux types de tuyaux plats à usage intensif ?
| Tapez | Caractéristique clé |
| Tuyau plat en PVC | Économique, largement utilisé pour le transfert général d’eau |
| Tuyau plat en TPU | Résistance supérieure à l’abrasion et à la perforation pour les sites exigeants |
| Tuyau de refoulement renforcé | Noyau tissé plus lourd pour une plus grande résistance à l'éclatement |
| Tuyau plat haute pression | Conçu pour les applications à pression de fonctionnement élevée |
| Tuyau d'irrigation agricole | Format plus léger optimisé pour une utilisation saisonnière sur le terrain |
Une comparaison entre les tuyaux à plat PVC et TPU se résume généralement à l'environnement : le PVC reste le choix standard pour un usage agricole et municipal général, tandis que le TPU est sélectionné lorsque le tuyau sera traîné à plusieurs reprises sur un sol rugueux ou abrasif. Les applications de tuyaux plats à haute pression nécessitent généralement une couche de renfort plus lourde qu'un tuyau d'irrigation standard, car l'âme tissée doit résister à une plus grande force interne sans gonfler ni éclater.
Quelles industries utilisent le plus les tuyaux plats robustes ?
Le format de tuyau apparaît partout où de grands volumes d’eau doivent se déplacer rapidement sur un itinéraire temporaire ou semi-permanent.
Déplace l’eau des puits ou des réservoirs à travers les champs pendant les saisons de croissance.
Élimine l'eau accumulée des fosses et des travaux souterrains.
Élimine l’eau stagnante des zones d’excavation et de fondation.
Prend en charge l’acheminement temporaire de l’eau de traitement entre les réservoirs ou les installations.
Fournit une dérivation rapide de l’eau d’urgence en cas d’inondation.
Les tuyaux plats pour les applications agricoles d'irrigation et les tuyaux robustes pour l'évacuation des eaux minières partagent la même exigence fondamentale : des performances de débit constantes sur de longues distances avec un tuyau qui peut être enroulé et redéployé ailleurs une fois le travail effectué.
Quelles propriétés de performance le tuyau plat robuste doit-il offrir ?
Un tuyau correctement spécifié doit satisfaire plusieurs exigences de performances mesurables à la fois, et pas seulement une caractéristique remarquable.
Un tuyau à haute pression d'éclatement doit toujours dépasser la pression de service attendue avec une marge de sécurité raisonnable, car les pics de pression lors du démarrage de la pompe sont courants sur le terrain. Une surface de tuyau résistante à l'abrasion est particulièrement importante lorsque le tuyau sera traîné sur de la roche, du gravier ou du béton plutôt que posé sur un sol lisse. La résistance aux UV des tuyaux agricoles à plat affecte la durée pendant laquelle un tuyau laissé à l'extérieur pendant la saison de croissance résistera aux fissures de surface, et un système de tuyaux flexibles et légers reste plus facile à déployer et à enrouler à la fin de chaque travail.

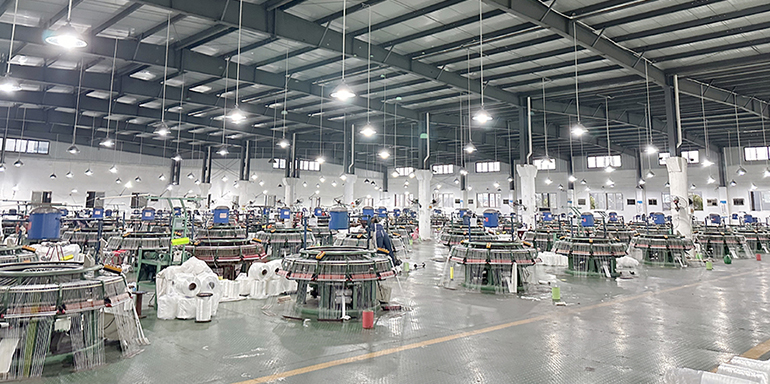

Comment les tuyaux plats à usage intensif sont-ils fabriqués ?
Tissage de renfort textile
Des fils à haute résistance sont tissés dans une âme en tissu tubulaire qui détermine la résistance à l'éclatement.
Processus de revêtement par extrusion de PVC
L'âme tissée passe par un équipement d'extrusion qui applique des revêtements polymères intérieurs et extérieurs.
Tuyau de processus de stratification TPU
Pour les variantes en TPU, des couches de film thermoplastique sont laminées sur le noyau du tissu au lieu d'un revêtement par extrusion.
Collage de tuyaux haute pression
Les couches sont liées sous chaleur et pression pour fusionner le revêtement au noyau de renforcement.
Finition et inspection
Le tuyau fini est coupé à longueur, équipé de raccords et testé sous pression sur la ligne de production de tuyaux industriels.
La façon dont le tuyau plat est fabriqué, étape par étape, détermine en fin de compte ses performances sur le terrain : un processus de fabrication de tuyau de refoulement plat en PVC qui ignore une liaison appropriée ou utilise un renfort mince montrera des faiblesses bien avant qu'une méthode de production de tuyau d'irrigation renforcé correctement construite n'atteigne sa durée de vie nominale.
Comment sélectionner le tuyau plat robuste adapté à votre application ?
Un processus de sélection pratique passe par une courte série de contrôles techniques avant la commande.
| Facteur de sélection | Que confirmer |
| Sélection du diamètre du tuyau | Faites correspondre les exigences de débit et la taille de sortie de la pompe |
| Sélection de la pression nominale | Confirmer que la pression nominale dépasse la pression de fonctionnement et la pression de surtension prévues |
| Épaisseur de la couche de renfort | Correspondre aux besoins de résistance à l’abrasion et à l’éclatement du site |
| Tuyau de plage de température de travail | Vérifier l'adéquation aux extrêmes climatiques du site |
| Système de flexibles compatibles avec les accouplements | Confirmer que les raccords correspondent à l'infrastructure de pompe et de tuyau existante |
Comment choisir la taille du tuyau plat pour l'irrigation et la sélection du tuyau plat haute pression pour l'exploitation minière se résument tous deux à faire correspondre ces cinq facteurs à l'environnement d'exploitation réel plutôt que de choisir par défaut le diamètre disponible. Ce même guide pour choisir la logique de tuyau plat en PVC ou en TPU s'applique à presque toutes les applications lourdes.
Quels sont les problèmes ou limites courants des tuyaux à plat ?
Les problèmes de torsion des tuyaux surviennent le plus souvent lorsqu'un tuyau est traîné dans des coins étroits ou sur un sol irrégulier, limitant le débit et créant des points de contrainte qui accélèrent l'usure.
Les dommages dus à l'usure par abrasion s'accumulent progressivement sur le revêtement extérieur lorsque les flexibles sont traînés à plusieurs reprises sur des surfaces rugueuses, exposant finalement la couche de renfort située en dessous. Le risque d'éclatement de pression augmente fortement lorsqu'un tuyau est utilisé au-delà de sa pression nominale ou lorsqu'une section endommagée n'est pas identifiée avant sa réutilisation. La dégradation due au vieillissement UV affaiblit le revêtement extérieur lors d'une exposition extérieure à long terme, et les problèmes de fuite des raccords proviennent généralement de raccords mal assortis ou de joints usés plutôt que du corps du tuyau lui-même.
La raison pour laquelle le tuyau plat éclate sous la pression et les inconvénients du tuyau d'irrigation plat remontent généralement aux mêmes causes profondes, et la façon de prévenir l'usure du tuyau se résume généralement à une inspection de routine, à un fonctionnement correct de la pression et à éviter les coudes brusques pendant l'utilisation.
Quelle est la tendance future des tuyaux plats à usage intensif sur les marchés mondiaux ?
Les industries gourmandes en eau évaluent de plus en plus tuyau plat robuste produits dans une optique de durabilité et de performance brute. Les systèmes d'irrigation durables stimulent la demande de matériaux de tuyaux légers et à haute résistance qui réduisent le poids de transport sans sacrifier les performances d'éclatement.
Les tuyaux industriels recyclables attirent de plus en plus l'attention alors que les fabricants recherchent des options de récupération en fin de vie au-delà de la mise en décharge. Les systèmes d’irrigation intelligents associant des réseaux de tuyaux plats à la surveillance du débit se développent également dans les exploitations agricoles à grande échelle. Dans l’ensemble, les solutions durables de transfert d’eau agricole devraient continuer à privilégier les tuyaux qui équilibrent la résistance, le poids et la traçabilité des matériaux à mesure que les normes d’approvisionnement continuent de se resserrer.
 |  |
FAQ
Qu'est-ce qu'un tuyau plat robuste ?
Il s'agit d'un tuyau pliable renforcé de tissu utilisé pour transférer de grands volumes d'eau, reposant à plat lorsqu'il est vide et s'arrondissant sous pression.
Le tuyau plat est-il bon pour l’irrigation ?
Oui, il est largement utilisé dans l’irrigation agricole car il est léger, facile à rouler et à redéployer dans les champs et disponible dans des pressions nominales adaptées aux systèmes de pompe typiques.
Combien de temps dure un tuyau plat ?
La durée de vie dépend de la qualité du matériau, de l'exposition aux UV et des conditions de manipulation, mais des tuyaux bien entretenus offrent généralement plusieurs saisons de service fiable.
Quelle pression un tuyau plat peut-il supporter ?
Les pressions nominales varient considérablement selon la construction et le renforcement, de sorte que la pression de service nominale spécifique doit toujours être confirmée par rapport à la pression de fonctionnement attendue de l'application.
Tuyau plat en PVC ou en TPU, quel est le meilleur ?
Le PVC convient au transfert d'eau à usage général à moindre coût, tandis que le TPU offre une plus grande résistance à l'abrasion et à la perforation pour les terrains plus difficiles ou rocheux.
Un tuyau plat peut-il être utilisé pour l’exploitation minière ?
Oui, les variantes de tuyaux plats robustes et renforcés sont couramment utilisées dans les opérations de déshydratation minière où un volume d'écoulement élevé et une résistance à l'abrasion sont tous deux requis.
